Conductividad/Resistividad
Los electrodos de conductividad/resistividad GF están diseñados para proporcionar una instalación versátil y una detección precisa en un amplio margen dinámico.
Conexión de proceso
Polipropileno NPT de ¾”
(estándar para celdas 0,01, 0,1 y 1,0)
Acero inoxidable 316L NPT de ¾”
(estándar para celda 10.0)
Acero inoxidable 316L NPT de ¾”
(opcional para celdas 0.01, 0.1 y 1.0)
Nuevo diseño de flujo continuo de tres orificios para facilitar la instalación
Material de los electrodos de acero inoxidable 316L.
Montaje en línea o sumergible
Opción para constante de celda certificada trazable por NIST ±1%
Precisión de ± 2 %: se proporciona certificado de calibración personalizado.
Doble hilo.
Longitud de electrodo compacta para una fácil instalación en línea en tamaños de tubería pequeños.
El diseño de flujo con triple orificio reduce la obstrucción y el atrapamiento de burbujas.
Electrodos de acero inoxidable 316 con aisladores y conexiones de proceso de PVDF moldeado por inyección.
Cumple con los requisitos de la USP.
Materiales húmedos: 316 SST o titanio
Opciones de conexión de proceso: roscas de 3/4 de pulgada para en línea o sumergibles, brida sanitaria Tri-clamp de 1,5 pulgadas y brida sanitaria Tri-clamp de 2 pulgadas
Constantes de celda y rangos de medición correspondientes: 0,01 cm-1 / 0,55 a 100 μS (18,3 mΩ a 10 KΩ)
0,1 cm-1/1 a 1000 μS (1 mΩ a 1 KΩ)
1,0 cm-1/10 a 10.000 μS (5 a 5.000 ppm)
10,0 cm-1/100 a 200.000 μS (50 a 100.000 ppm)
20,0 cm-1/200 a 400.000 μS (100 a 200.000 ppm)
Instrumentos compatibles:
Materiales húmedos: 316 SST o titanio
Opciones de conexión de proceso: roscas de 3/4 de pulgada para en línea o sumergibles, brida sanitaria Tri-clamp de 1,5 pulgadas y brida sanitaria Tri-clamp de 2 pulgadas
Constantes de celda y rangos de medición correspondientes: 0,01 cm-1 / 0,55 a 100 μS (18,3 mΩ a 10 KΩ)
0,1 cm-1/1 a 1000 μS (1 mΩ a 1 KΩ)
1,0 cm-1/10 a 10.000 μS (5 a 5.000 ppm)
10,0 cm-1/100 a 200.000 μS (50 a 100.000 ppm)
20,0 cm-1/200 a 400.000 μS (100 a 200.000 ppm)
Instrumentos compatibles:
Certificado de prueba suministrado con todos los sensores.
Constante de celda personalizada programada en la electrónica
Sistemas de montaje integrales para una instalación rápida y sencilla
Extiende la distancia entre el punto de medición y el transmisor 9900 o 9950 a 120 m (400 pies)
EasyCal con reconocimiento automático de solución de prueba
Para uso con TODOS los electrodos de conductividad Signet.
Electródos pH
Los electrodos GF pH/ORP, como sensores de uso general y de alto rendimiento, son ideales para una amplia gama de aplicaciones.
Materiales húmedos: CPVC, FKM
Conexión: Roscas de proceso ISO o NPT de 1,5 o 2 pulgadas
Características adicionales: uso con los electrodos de las series Wet-Tap 2756 y 2757
Aplicaciones: Tratamiento de agua, monitoreo de la calidad del agua, etc.
Materiales húmedos: Ryton, PTFE, FKM, vidrio
Conexión: DryLoc® duradero con conexiones chapadas en oro
Electrónica de preamplificador/sensor compatible: 2750 y 2760
Instrumentos compatibles: utilice el preamplificador 2760 con el Signet 8750; Utilice la electrónica del sensor 2750 con los instrumentos Signet 8900, 9900 o 9950
Características adicionales: Respuesta rápida a la temperatura y se puede montar al revés
Estilos de montaje en línea: Accesorios roscados estándar ISO o de 3/4 de pulgada.
Diseño de referencia patentado para un rendimiento excepcional
Se monta en accesorios estándar Signet de DN15 a DN100 (½ a 4 pulg.)
Sensores roscados de ¾ pulg. NPT o ISO 7/1-R 3/4 para uso con tees reductoras de DN15 a DN100 (½ a 4 pulg.)
El diseño especial permite la instalación en cualquier ángulo, incluso invertido u horizontal.
Cuerpo Ryton® (PPS) y unión de PTFE para una amplia gama de compatibilidad química
Conector DryLoc® patentado con contactos chapados en oro
Respuesta rápida de temperatura
Advertencia de alta impedancia en el umbral seleccionable por el usuario
Datos operativos y de fabricación registrados y almacenados.
Monitoreo del estado de la sonda, impedancia del vidrio y detección de vidrios rotos
Instrumentos compatibles: Signet 8900, 9900 o 9950
Cómoda calibración remota.
Sensores Rueda de Paleta
Los sensores del caudalímetro de rueda de paletas son sensores robustos con una alta frecuencia de repetición que ofrecen un valor excepcional con poco o nulo mantenimiento.
Se instala en tamaños de tubería: 0,5 a 12 pulgadas, DN15 a DN300
Rango de funcionamiento: 1,6 a 20 pies/s, 0,5 a 6 m/s
Clasificación de presión máxima: Conector para soldar o soldar en accesorios 103 bar, 1500 psi (@ factor de seguridad 1,5)
Fuente de energía: Autoalimentado
Compatibilidad: 8150, 8900, 9900, 9900-1BC, 9950.
Señal de salida: colector abierto, frecuencia
Salida de colector abierto
Se instala en tamaños de tubería: DN15 a DN900, 0,5 a 36 pulgadas
Clasificación de presión máxima: PP 12,5 bar a 20 °C, 180 psi a 68 °F PVDF 14 bar a 20 °C, 200 psi a 68 °F
Rotor: PVDF
Longitud del cable: 7,6m
Fuente de alimentación: <20 mA @ 3,3 a 24 VCC
*Solo accesorios de instalación Signet
PVC 2536 versión DN15 a DN100 (½ a 4 pulg.) para aplicación de dosificación de hipoclorito de sodio concentrado al 12,5%
Rango de funcionamiento: 0,3 a 6 m/s, 1 a 20 pies/s
Se instala en tamaños de tubería: DN15 a DN900, 0,5 a 36 pulgadas
Clasificación de presión máxima: PP 12,5 bar a 20 °C, 180 psi a 68 °F PVDF 14 bar a 20 °C, 200 psi a 68 °F
Fuente de energía: Autoalimentado
Compatibilidad: 8150, 8900, 9900, 9900-1BC, 9950
Se instala en tamaños de tubería: DN15 a DN200, 0,5 a 8 pulgadas
Señal de salida: colector abierto, frecuencia
Salidas: Digital S3L, 4 a 20mA o multifunción
Clasificación de presión máxima: PP 12,5 bar a 20 °C, 180 psi a 68 °F PVDF 14 bar a 20 °C, 200 psi a 68 °F
Fuente de alimentación: Digital - 5 VCC nominal, relé y 4-20 mA - 24 VCC nominal
Longitud del cable: 7,6m
Rotor: PVDF
Estándar: Juntas tóricas de FKM (EPDM o FFKM bajo pedido)
Otros materiales de rotor y eje bajo pedido.
Sensor de caudal de paletas de Inox. Junta tórica de Vitón
Rango de velocidad: 0,1 a 6 m/s
Señal de salida: colector abierto, frecuencia
Alimentación: 5 a 24 VDC. Conexión rosca 1 1/2"
Temperatura: 0 a 80ºC
Longitud del cable: 7,6m
Estándar: Juntas tóricas de FKM (EPDM o FFKM bajo pedido)
Otros materiales de rotor y eje bajo pedido.
Pantalla: línea superior de 4 dígitos y línea inferior de 8 dígitos
Entrada de sensor: 1 entrada
Entrada de energía: Dos de cloruro de tionilo de litio de 3,6 V, tamaño AA, duración nominal de la batería de 4 años
Relé/O.C. Salida: Ninguna
Salida actual: Ninguna
Sensores compatibles: Sensores de flujo 515, 525.
Se instala en tamaños de tubería: DN15 a DN900, 0,5 a 36 pulgadas
Material: Cuerpo de PVC, juntas FKM o EPDM
Clasificación de presión máxima: 7 bar a 20 °C, (100 psi a 68 °F)
Estándar: Juntas tóricas de FKM (EPDM o FFKM bajo pedido)
Otros materiales de rotor y eje bajo pedido.
Se instala en tamaños de tubería: DN15 a DN900, 0,5 a 36 pulgadas
Rosca 1 1/4" ISO. Salida frecuencia o digital (S3L)
Rosca 1 1/4" ISO. Salida frecuencia o digital (S3L)
Fuente de alimentación: 4 a 20 mA: 21,6 a 26,4 VCC, 22,1 mA máx.
*Solo accesorios de instalación Signet
Estándar: Juntas tóricas de FKM (EPDM o FFKM bajo pedido)
Medidores de Flujo de Área Variable
Los medidores de flujo de área variable se utilizan para medir flujos en aplicaciones de tuberías industriales. Ofrecen una amplia gama de opciones de medición para una gran variedad de situaciones.
Finales de carrera adecuados, ver accesorios para caudalímetros de área variable.
Tuercas y Extremos en otros materiales, bajo demanda.
Sensores de Flujo de Rotor en Línea
Los sensores de flujo de rotor en línea son capaces de medir líquidos opacos y transparentes con una instalación sencilla.
Se instala en tamaños de tubería: 0,5 pulg., DN15 Tamaño de manguera: DN8, 1/4 pulg., DN10, 3/8 pulg., DN15, 0,5 pulg.
Rango de funcionamiento: 0,38 a 38 lpm, 0,8 a 10 gpm
Clasificación de presión máxima: 16 bar a 20 °C, 232 psi a 68 °F
Temperatura: 0 a 80ºC
Longitud del cable: 7,6m
*Los kits de conectores finales deben pedirse por separado. Ver accesorios
*La versión -H se puede utilizar con conexión abocinada. Rango de flujo: 3 - 27 lpm.
Se instala en tamaños de tubería: roscas 0,25 NPT o ISO 7/1-R1/4
Rango de funcionamiento: 0,11 a 12,11 lpm, 0,03 a 3,2 gpm de EE.UU.
Clasificación de presión máxima: 0 °C a 80 °C 5,5 bar, 32 °F a 176 °F a 80 psi máx.
Fuente de alimentación: 5 a 24 VCC a 10 mA
Longitud del cable: 7,6m.
Se instala en tamaños de tubería: G 1/4 pulg., 1/4 NPT
Rango de funcionamiento: 100 a 12 000 ml/m (0,026 a 3,2 gpm de EE. UU.)
Clasificación de presión máxima: 5,5 bar 24 °C, 80 psi a 75 °F
Fuente de alimentación: 5 a 24 VCC a 10 mA
Longitud del cable: 7,6m

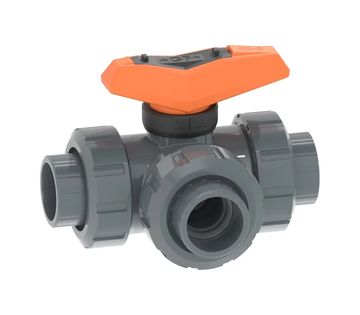

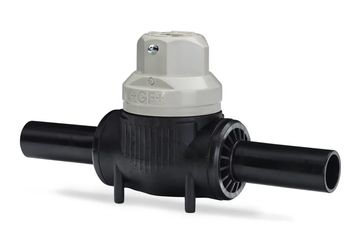

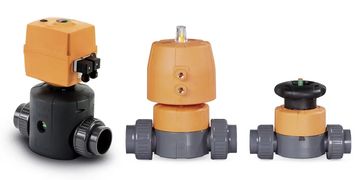

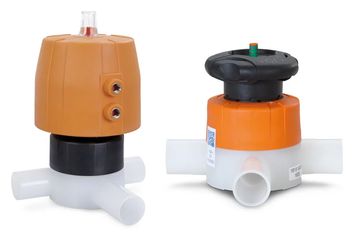

Válvulas
Material: PP-H
Doble Kv comparada con el modelo anterior
Una única unión roscada reemplaza cuatro tornillos.
Volante con cierre de seguridad.
Smallest possible dead space
Opción:
Configuración individual de la válvula (ver instrucciones)
Módulo Multifunción autoajustable con microswitches para señalización de posición.
* O-Ring material: FKM
Doble Kv comparada con el modelo anterior
Una única unión roscada reemplaza cuatro tornillos.
Volante con cierre de seguridad.
Para una fácil instalación y desmontaje
Distancia entre extremos, corta.
Opción:
Configuración individual de la válvula (ver instrucciones)
Módulo Multifunción autoajustable con microswitches para señalización de posición.
PN16 disponible bajo demanda.
* O-Ring material: FKM

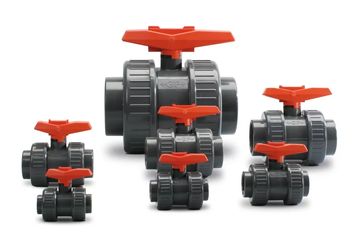

Válvula de bola de bloqueo seguro de doble unión verdadera
Asientos de bola en PTFE
El mango incluye herramienta integrada para ajustar el asiento de bola.
Dimensiones muy compactas
La dimensión z, la terminación de la válvula y la rosca de la válvula no son compatibles con el tipo 546.
Aplicaciones industriales básicas sin automatización.
Para una fácil instalación y desmontaje
Asiento de bola PTFE/palanca roja
Opción:
Posibilidad de configuración individual de la válvula.
Posibilidad de montar una etiqueta de válvula
Palanca bloqueable de serie (DN10-DN50)
Para una fácil instalación y extracción (el extremo de la válvula y la tuerca de unión son compatibles con el tipo 546)
Asientos de bola en PTFE
Ángulo de funcionamiento 360° sin limitador de giro.
Limitador de giro de 90° cerrado, utilizable en diferentes posiciones como anillo de clip
Insertos de montaje integrados
Estado de entrega A-B-C abierto, ver esquema de flujo
La dimensión Z, el extremo de la válvula y la tuerca de unión son compatibles con el tipo 543
Desconexión solamente en un extremo
Junta de bola PTFE
Se incluyen las siguientes conexiones/piezas para cada válvula:
Boquilla de manguera
Tapón ciego
Pezón doble
Corbata con clip
Anillo de bloqueo y dosificación
2 juntas tóricas.
10 bar gas / 16 bar agua
d160 hasta d225 suministrados con placa base y correas
Di = diámetro del orificio
Importante considerar regulaciones y normativas locales respecto al tipo de presión
* Conforme a ANSI B16.40.
Longitud de instalación: EN558 fila 20, ISO 5752 fila 20, API 609 tabla 2
Estándares de bridas: ISO 7005 PN10/16, EN 1092 PN10/16, DIN 2501 PN10/16, ANSI/ASME B 16.5 Clase 150, BS 1560: 1989 Clase 125/150; BS 4504 PN10/16, JIS B 2220 10K, JIS B 2239 10K
Para una fácil instalación y desmontaje
Palanca ergonómica bloqueable
Adecuado para aplicaciones de tratamiento de agua y agua (por ejemplo, agua de mar, agua potable y agua industrial)
Membrana PTFE/EPDM
Insertos de montaje integrados
0,5-9,0 bares (7-130 psi)
0,3-3,0 bar (4-44 psi) bajo pedido
Manómetro bajo pedido.
Transmisores y Controladores

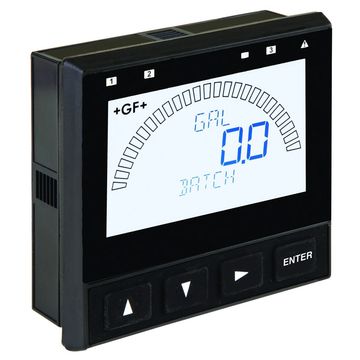

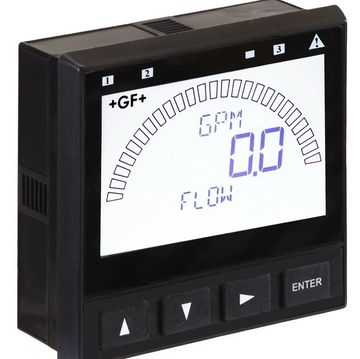

Los controladores multiparamétricos 9900 y 9950-X se ponen en servicio con una combinación de entradas, salidas y relés especificada por el usuario mediante módulos fáciles de instalar dentro de la unidad base. Los transmisores y controladores GF son compatibles con el caudal, el pH/ORP, la conductividad/resistividad, la salinidad, la temperatura, la presión, el nivel, el oxígeno disuelto y los dispositivos que transmiten una señal de 4 a 20 mA con el uso del convertidor monocanal 8058 iGo®.
Conecte seis módulos de sensor o relevador Signet y una válvula proporcional a una red PROFIBUS con un solo servicio
Soporte de cuatro canales (S3L) o dispositivos de frecuencia de flujo
Admite dos canales (S3L) o bucles de corriente de 4 a 20 mA
Un canal para entrada y salida de bucle de corriente dedicada de 4 a 20 mA. Ideal para control de válvula proporcional u otros usos de bucle de corriente.
Simplifica la programación de sensores ahorrando tiempo de programación y reduciendo errores

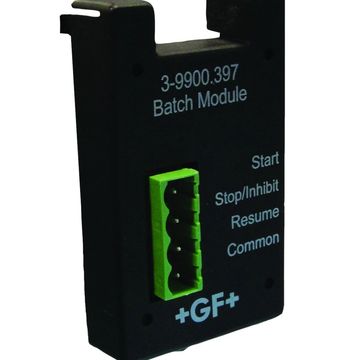

El módulo batch agrega capacidad por lotes al transmisor 9900 Generación II o posterior.
Es compatible con todos los sensores de flujo Signet.
Se pueden almacenar hasta 10 tamaños de lote en un 9900 con nombres personalizados y factores K disponibles para cada lote.
El módulo de conductividad/resistividad directa conecta los electrodos de conductividad Signet 2819-2823 y 2839-2842 directamente con el 9900.
El módulo también proporciona filtrado y acondicionamiento.
(Las mediciones de conductividad/resistividad y salinidad también se pueden realizar a través de la electrónica del sensor 2850 conectada a través de las entradas digitales 9900 (S3L)input)
El módulo de salida de 4 a 20 mA agrega una segunda salida de 4 a 20 mA al transmisor 9900 (Generación III y posteriores). Cada una de las salidas se puede utilizar para generar la medición primaria y/o secundaria.
Las salidas tienen configuraciones individuales disponibles.
El módulo Modbus admite comunicaciones Modbus serie RS485
Los módulos se pueden instalar en campo y reemplazar en cualquier momento
Módulo Modbus para conexión a redes Serial, RS485, Modbus.
Personalice 10 nombres de lotes para distinguirlos fácilmente
Almacene hasta 10 tamaños de lotes para dosificar o mezclar una variedad de volúmenes de líquidos
Cableado de control remoto con terminales de inicio, parada y reanudación para control remoto de lotes
3 relevadores programables
Control de dos etapas para evitar el sobrellenado o minimizar el golpe de ariete
Ingrese 10 factores K diferentes: uno por lote para cuando se dosifican diferentes líquidos.
Un instrumento para múltiples tipos de sensores
Se pueden combinar dos tipos de sensores diferentes en un solo instrumento
Pantalla configurable
Medidas derivadas
Se pueden agregar módulos opcionales para capacidades adicionales
Puerto USB para actualizaciones de campo utilizando una unidad flash USB estándar.
Se pueden combinar hasta seis tipos diferentes de sensores en un solo instrumento.
Conductividad/Resistividad:
Módulos de conductividad/resistividad directa de uno y dos canales.
Gran pantalla retroiluminada con detección automática y visibilidad de un vistazo
Gráfico de barras digital "tipo dial"
Relés actualizables en campo opcionales
Capacidades de etiquetas personalizadas de 13 caracteres para el tipo de canal
Interfaz intuitiva y "fácil de usar" compatible con los dispositivos Signet ProPoint® y ProcessPro® heredados.
